VGA2Ethernet是一個緊湊的外部的DVI/VGA圖像采集設備，它捕捉單鏈路DVI和高幀速率的VGA信號。 VGA2Ethernet還支持立體聲3.5mm音頻輸入。是為高速、高精度的軍事、醫療和工業應用而設計的，Epiphan系統VGA2Ethernet使用RJ45以太網接口與目標計算機相連，能允許千兆的傳輸速率

        隨著1920 × 1200的更高分辨率拍攝，這是WE1捕捉DVI和VGA信號的圖像采集卡，并通過以太網發送數據的能力。使用Epiphan系統專門為VGA2Ethernet開發的較先進技術的預壓縮技術，用戶能夠獲得任何DVI /VGA /RGB的源信號，無損圖像質量100％。無論從雷達捕獲VGA信號，高分辨率相機、超聲設備、服務器、電腦或任何其他設備時，每次采用Epiphan系統的VGA2Ethernet將確保輕松和
可靠的DVI或VGA采集數據。

      下面介紹如何通過VGA2Ethernet采集屏幕內容并在遠程客戶端電腦上接收顯示并保存。

      1.  首先在本地電腦安裝Epiphan Capture Tools，將IP地址設為“192.168.255.249”，再將VGA2Ethernet連接通電，將信號接入，并用網線將Eth1口與電腦連接，Eth2接入公網，然后在電腦的瀏覽器地址欄中輸入IP地址“192.168.255.250”，輸入用戶名“admin”，密碼為空，如下所示。

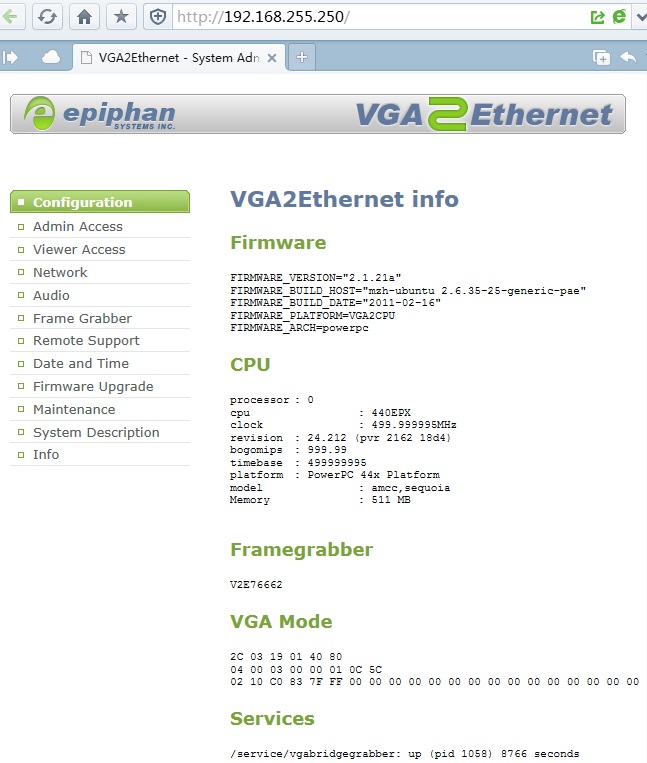

      2.  此時會登陸到設備管理頁的信息界面，顯示了設備的硬件信息，如下所示。

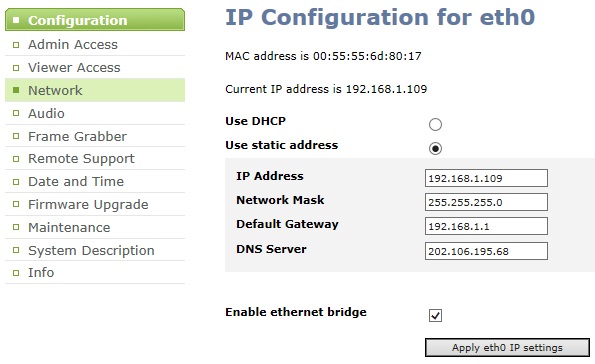

        3.  點擊左側菜單欄中的“Network”，設置為固定IP地址及相關參數，點擊“Apply eth0 IP Settings”保存設置，重啟即可生效；若啟動網橋功能則勾選“Enable Ethernet bridge”，此時再將電腦的IP改回局域網中，電腦即可通過Ethernet的Eth2口上網。

      4.  點擊菜單欄中的“Maintenance”項，選擇“Reboot Now”現在重啟，重啟之后將會應用新的網絡設置。

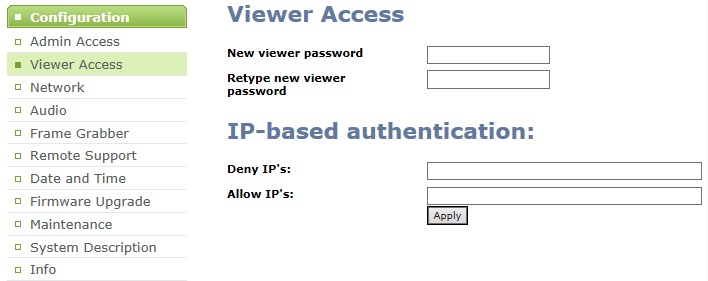

      5.  在WEB管理的“Viewer Access”菜單項中，可設置禁止或充許訪問的客戶端IP，或設置訪問者的密碼。

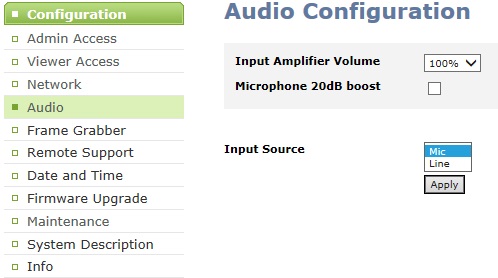

      6.  在“Audio”項菜單下選擇輸入的音頻源類型，也可以調整音頻的增益。

      7.  在“Frame Grabber”菜單項中可設置圖像的偏移、及色彩的增益和寬高比。

      8.  設備的參數全部設置完成后，本局域網中即可通過自帶軟件訪問。想在公網上接收，則在自己的路由器中設置DMZ虛似主機，把設備的IP地址映射為公網中的一個IP，這樣，當訪問公網的IP時即會自動跳轉到指定IP設備進行訪問。

      9.  打開自帶軟件“Epiphan Capture Tool”，點擊“Capture”-“Connect Network Device…”連接網絡設備。

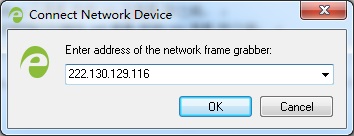

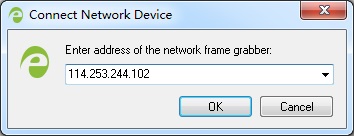

      10.  出現下列窗口，輸入本局域網對應的公網的IP地址，點擊“OK”，即可打開網絡上的設備。

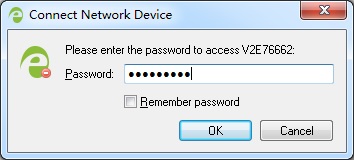

              若在管理界面中設置了瀏覽者的權限密碼，則必須輸入密碼才可正常查看。

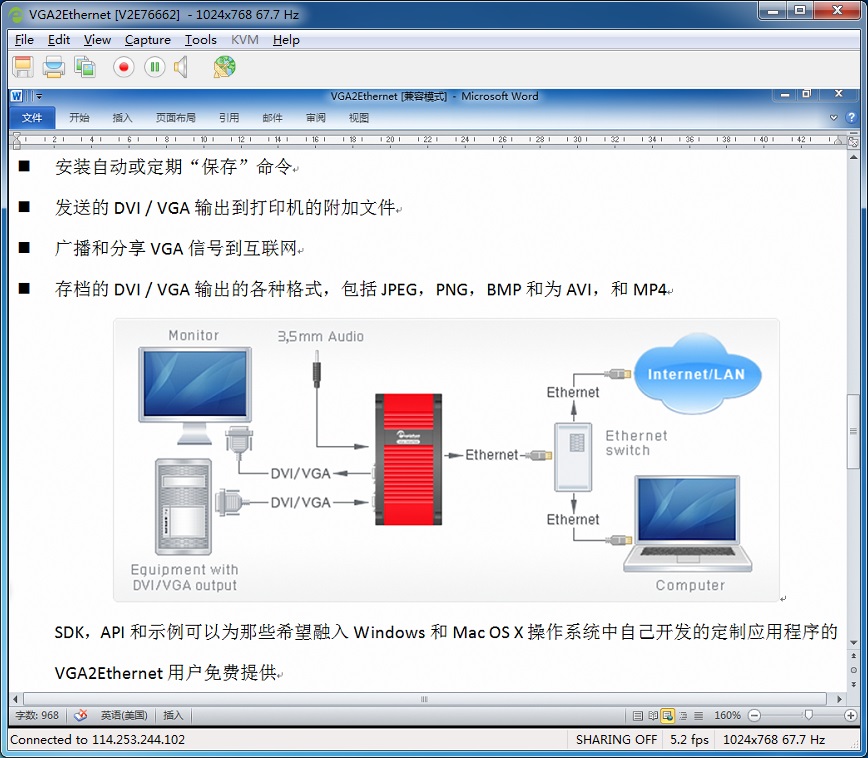

      11.   此時你會接收到來自公網中VGA2Ethernet采集到的屏幕信號，如下所示。

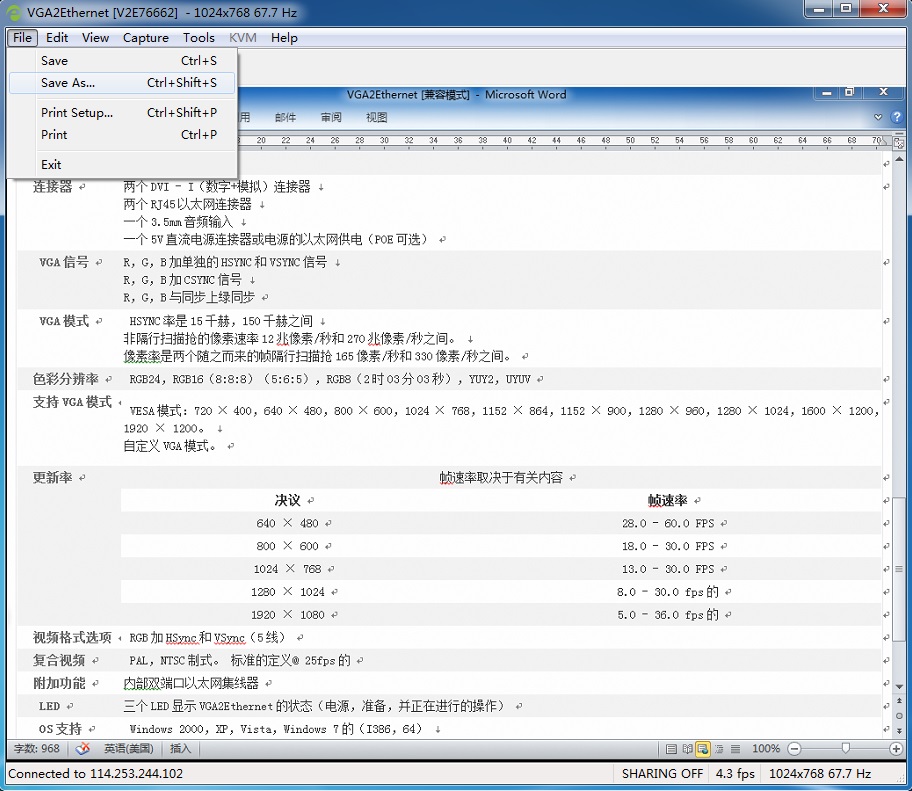

      12.  此時點擊“File”菜單下的“Save As…”項，可將當前捕獲的屏幕畫面保存成圖片文件。

      13.  由于局域網的公網IP是動態獲取的，重啟路由器后會變成其它的IP地址，此時必須再換成當前公網IP才可正常訪問。

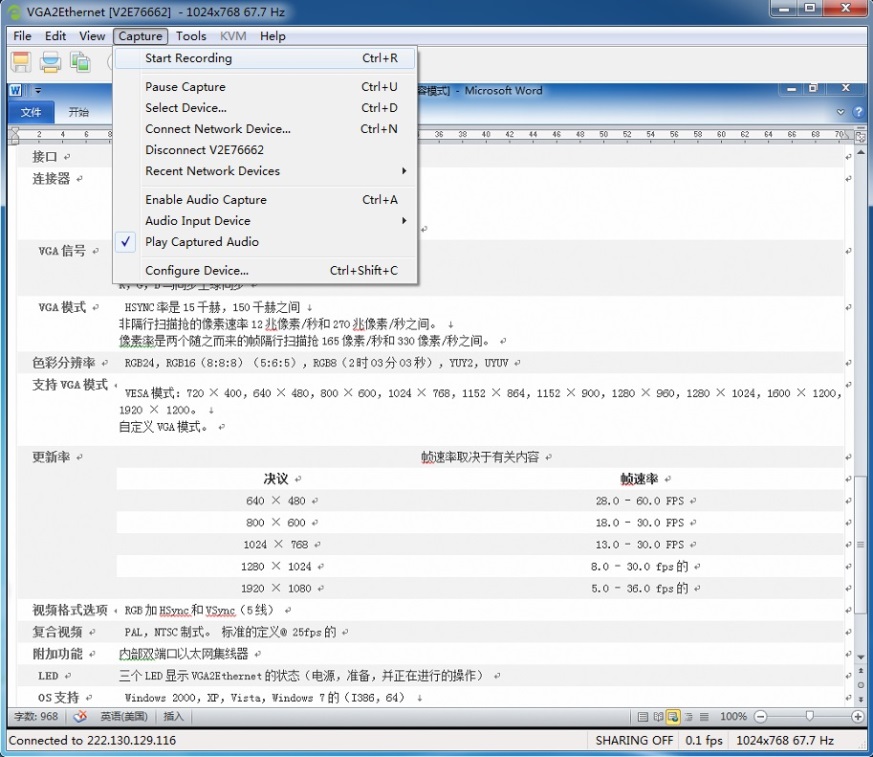

      14.  點擊“Capture”菜單項下的“Start Recording”開始編碼，即可將接收到的遠程屏幕信號采集存儲到本地電腦。

      至此，遠程調用Epiphan VGA2Ethernet設備已講述完成，由此可見，可以把它當做一個VGA/DVI接口的網絡攝像頭來進行應用。
