將示波器軟件與便攜式Epiphan視頻采集卡結合使用，可提供價格合理但功能強大的視頻質量保證解決方案。
如果您的工作涉及監視和/或編輯視頻圖像，則您可能已經熟悉示波器的概念。但是對于那些并非如此的人來說，視頻示波器是強大的工具，可以在現場和后期制作環境中完善您的視頻作品，特別是與便攜式捕捉設備（例如Epiphan的AV.io系列多功能且易于使用的視頻采集器）結合使用時 。
什么是視頻示波器？
現代視頻示波器基于原始示波器，示波器被定義為一種電子測試儀器，可觀察不斷變化的信號電壓，通常是一個或多個信號隨時間變化的二維圖。生成的曲線圖就是所謂的波形-波形信號的形狀和形式。
可以分析觀察到波形的屬性，例如：幅度，頻率，上升時間，時間間隔，失真等。示波器用于科學，醫學，工程，汽車和電信行業。
例如，我曾經去過醫院或診所進行心電圖檢查–使用放置在皮膚上的電極記錄一段時間內心臟電活動的過程–實際上，您經歷了特殊示波器類型的第N手資料。

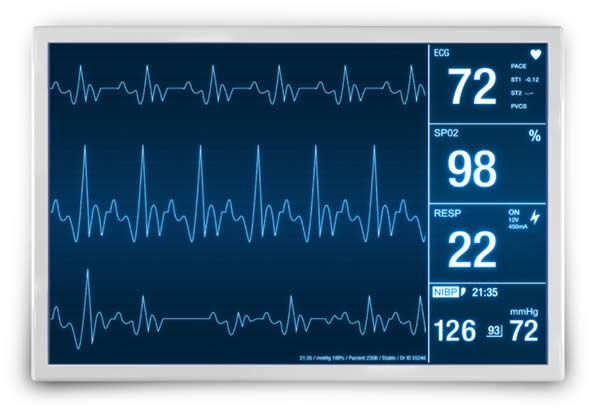

心電圖（EKG）波形
現場制作的視頻范圍
基于示波器技術的視頻出現了兩個非常有用的范圍：波形監視器和矢量示波器。
簡而言之，波形監視器顯示隨時間變化的鏡頭亮度，而矢量示波器用于測量視頻圖像中的顏色信息，例如色相和飽和度。矢量示波器將視頻的顏色信息映射到圓形圖表上。

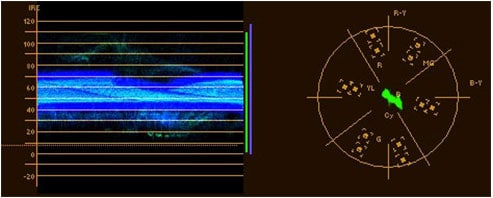

波形（左）與矢量示波器（右）
實際上，波形和矢量示波器監視通常在視頻環境中用于以下目的：
>校準攝像機
>“限制”多相機設置（以確保在相同條件下拍攝相同照片會產生相同結果）
>設定相機曝光
>對視頻設備進行診斷和故障排除
>膠片到磁帶的轉移，色彩校正和其他生產活動
因為每個人的眼睛對世界的看法都不一樣，所以范圍對于客觀評估鏡頭很有用。在實時多攝像機生產環境中，矢量表和波形對于校準多臺攝像機更有用–如上列表中所述，可確保兩次拍攝之間的更大一致性。在后期制作中，示波器對于更改和增強數字視頻素材的色彩（也稱為“色彩分級”）至關重要。

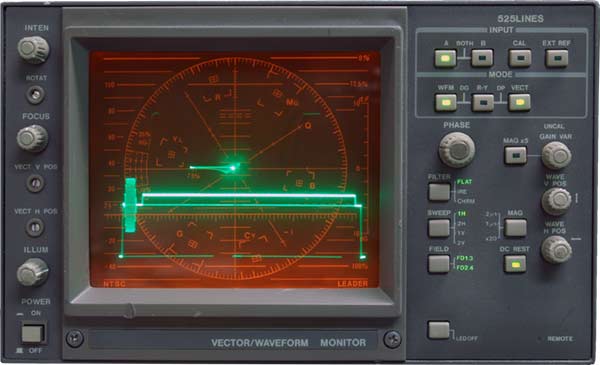

矢量/波形示波器硬件
典型的示波器硬件具有支持SD / HD-SDI視頻信號的輸入，并提供一系列波形和矢量顯示器顯示，以及各種特定于產品的功能集，例如3G / 6G-SDI輸入，HDMI輸入/輸出，高分辨率LCD顯示屏，DCI和UHD 4K支持等等。
視技術能力而定，示波器硬件的價格范圍從數百美元到10,000美元甚至更高。
AV.io視頻采集卡的優勢
如果您從事視頻監視和編輯，但又花不起數千美元購買示波器硬件，那么示波器軟件是您可以接受的替代選擇。與示波器同類產品相比，借助示波器軟件，您將獲得無與倫比的靈活性和價值，而性能會稍有所下降。
Divergent的ScopeBox軟件（僅適用于Mac）僅售99美元，包含大量令人印象深刻的高精度示波器以及預覽監視和視頻捕獲功能。 ScopeBox可以與各種視頻編輯應用程序（例如Adobe Premiere Pro和After Effects）進行同步，但也可以從采集卡接受實時輸入，例如Epiphan的免安裝便攜式視頻采集卡AV.io SDI。

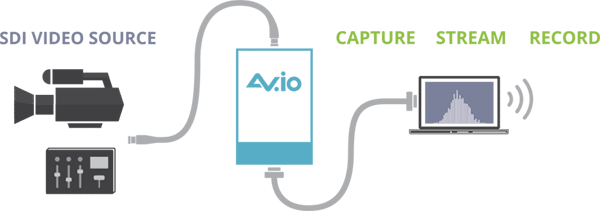

AV.io SDI連接圖
作為一個實際示例，您可以在實時生產設置中使用Scopebox，以通過連接到運行ScopeBox的計算機的AV.io SDI設備捕獲專業相機的SDI輸出。 在Scopebox應用程序中，您可以在ScopeBox簡單但可自定義的界面中顯示預覽圖像以及所需的任何范圍。您可以根據需要在界面中排列和調整范圍的大小，并將布局保存到預設中，以便隨時調用和應用。
示例ScopeBox界面，帶有預覽窗口和三個范圍
示波器如何改善我的視頻？
Scopebox中包括各種示波器和監視器，以確保更終的視頻質量。 這些只是其中一些有用的工具，以及與AV.io SDI結合使用時，它們如何幫助創建完美的作品。
預習
通過有用的色彩校正預覽和疊加選項（例如三分之二和中心標記）為您提供更大的快照預覽
音頻監控器
有助于確保音頻設置為完美的聆聽音量.

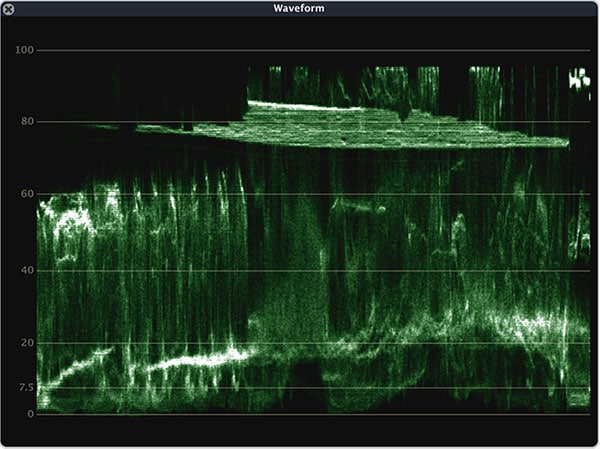

波形監視器
確保從拍攝中獲得更大的對比度和清晰度
對設置綠屏快照也很有幫助
矢量鏡
JQ顯示色彩的飽和度，因此您的視頻將盡可能具有更亮的色彩而不會太亮
確保黑白平衡
幫助您校準設備

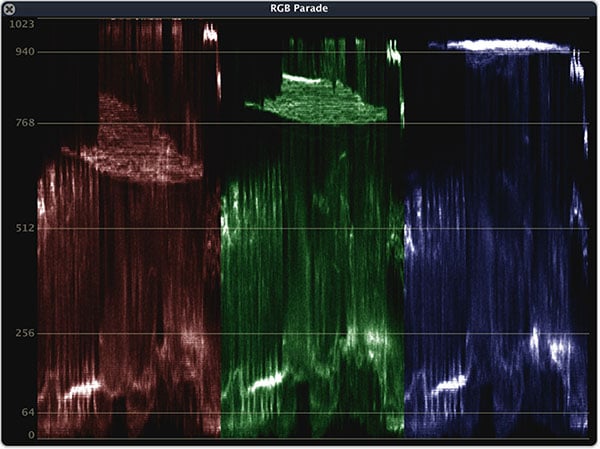

RGB游行
以不同的顏色顯示不同的頻道
與波形一起使用可幫助您隔離拍攝中曝光過度的部分

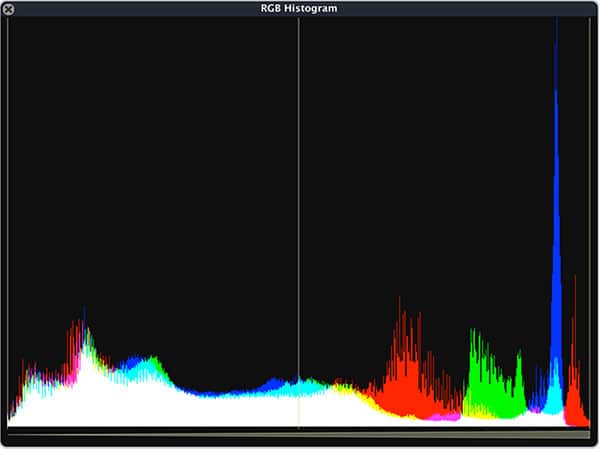

RGB直方圖
顯示所有色彩集中在哪里
有助于識別對比度和飽和度問題
其他隨附的示波器可幫助您監視環繞聲信號，YUV表示，顏色轉換問題，陰影中的偏色等等。
便攜式視頻示波器：將所有內容整合在一起
如果您是視頻編輯者或運營商，則可以利用Divergent負擔得起的多功能示波器軟件等應用程序，為您提供各種有用的工具，以微調您的下一個直播作品。 將ScopeBox的高度可定制和精心設計的儀表和視頻示波器與便攜式易用的Epiphan AV.io視頻采集器配合使用，可確保您的攝像機校準，多攝像機設置，設備故障排除和其他現場制作活動盡可能順利進行。 借助三種不同的AV.io采集卡，您可以靈活地選擇與您的相機類型相匹配的產品。
